防静电薄膜开关 原理、结构与行业应用解析

薄膜开关作为一种集按键功能、显示功能、密封功能于一体的电子元器件，被广泛应用于医疗、工业、家电、汽车电子等领域。而在干燥环境或精密电子设备中，静电放电（ESD）是影响设备稳定性和寿命的关键隐患。为此，防静电薄膜开关应运而生，成为高可靠性人机交互界面的重要选择。

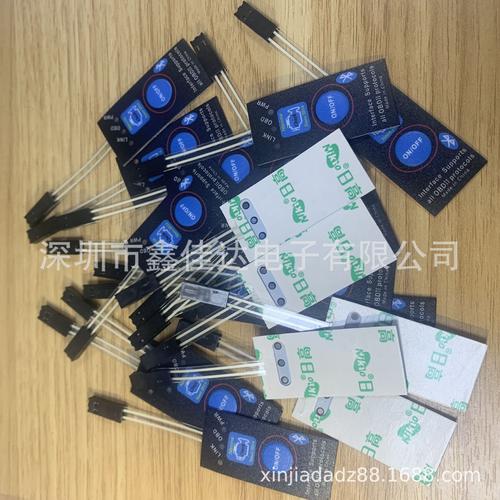

一、薄膜开关的基本结构

典型的薄膜开关由多层柔性材料复合而成，通常包括：

1. 面板层：显示按键文字、图案，并起到装饰与保护作用；
2. 电路层：采用导电银浆印刷电路，实现开关导通；
3. 隔离层：控制按键行程，提供手感；
4. 背胶层：用于固定与安装。

防静电薄膜开关在此基础上引入了静电防护设计，确保在操作过程中静电不会损伤内部电路或下游电子元件。

二、静电对薄膜开关的危害

静电电压可高达数千伏甚至数万伏。当人体触摸薄膜开关时，电荷可能通过按键路径侵入设备内部，导致：

• 电路击穿或性能退化；
• 误触发、信号紊乱；
• 甚至永久性失效。

在医疗仪器、油气控制、精密测量等场景中，此类风险不可忽视。

三、防静电薄膜开关的设计要点

为了实现可靠的防静电性能，薄膜开关在设计上通常采用以下措施：

1. 导电屏蔽层

在面板或电路层中增加导电层，并与设备地线连接。当静电到达表面时，电荷可迅速泄放到地，而不会穿过电路层。

1. 接地设计

通过金属鸡眼、导电胶或接地耳片，将薄膜开关的导电层与整机接地端连通，提供低阻抗放电路径。

1. 材料选择

采用防静电油墨、抗静电PET等材料，或对表面进行防静电涂层处理，降低表面电阻率。

1. 空气隙与绝缘隔离

通过加重隔离层和优化 line 设计，增加带电粒子爬电路径的难度，延缓或阻断静电干扰。

1. 滤除瞬态电压

在电路设计上可并联瞬态电压抑制二极管（TVS）或压敏电阻（原则上前端电路），形成额外保护，但核心仍是薄膜开关自身的泄放能力。

四、性能测试方法

防静电性能通常依据 IEC 61000-4-2 标准进行测试，包括：

• 接触放电：±2kV、±4kV、±6kV、±8kV；
• 空气放电：±2kV至±15kV。

测试需模拟实际使用场景，观察按键功能是否正常，以及漏电流、导通电阻等参数是否在规格范围内。

五、行业应用

防静电薄膜开关尤其适用于以下领域：

• 医疗设备：如监护仪、分析仪，避免静电干扰造成数据错误或关机；
• 工业控制：如PLC操作面板、变频器面板，在干燥车间内稳定运行；
• 安防系统：键盘、门禁密码盘需防止静电损坏芯片；
• 汽车电子：车载仪表与中控面板需满足严苛的EMC要求；
• 航空航天：对静电敏感的环境中，使用防静电设计保障可靠性。

六、发展趋势

随着电子设备小型化、高集成化的发展，轻薄小巧的防静电薄膜开关的需求持续增长。电容式薄膜开关的普及对ESD防护提出了更高要求——采用银浆+导电屏蔽层的混合设计方式越来越受重视。生物基环保材料和可循环再利用的复合薄膜结构也逐渐进入行业视线。

七、

防静电薄膜开关不仅仅是为“避免静电损坏”而成的产品，更是为高可靠性产品提供的可信赖的人机接口方案。在选用和设计过程中，制造商需紧密结合使用场景和整机EMC对策，选择合适的材料、接地方式与屏蔽结构，才能真正发挥其防护效果。功能复合化和智能集成化将成为防静电薄膜开关持续进化的方向。
